Einspritzdüse 9-2165 A-1

Die Einspritzdüse gab es in verschiedenen Varianten. Angefangen haben die Jumo 211 A bis G/H mit der 9-2008 A-0, gefolgt von der 9-2165 A-1 für die Triebwerke Jumo 211 F und J der Baureihe 1 und letztendlich die 9-2165 A-2. Die Version 9-2008 A-0 und 9-2165 A-1 haben sich kaum im Aussehen und Förderleistung geringfügig geändert. Erst die Version 9-2165 A-2, im Jumo F und J Baureihe 2, brachte einen größeren Sprung. Im Gegensatz zu den Vorgänger-Einspritzdüsen (9-2008 A-0 und 9-2165 A-1) hatten die 9-2165 A-2 statt 3 nun 6 Nuten für die Einspritzung zur Verfügung. Der Durchlass beträgt bei der 9-2008 A-0 1130 cm³/Hub, steigerte sich bei der 9-2165 A-1 auf 1400 cm³/Hub und endete bei der 9-2165 A-2 bei 1700 cm³/Hub.

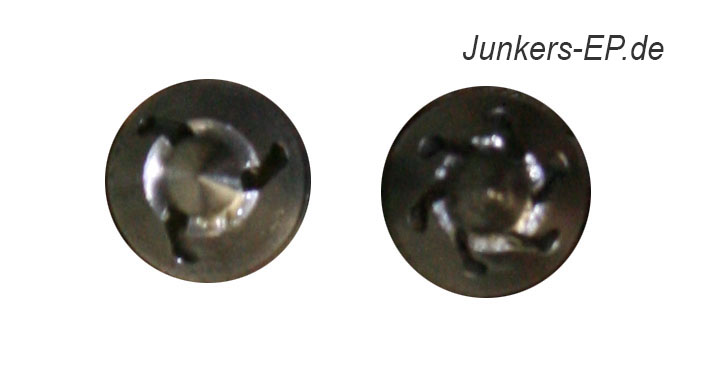

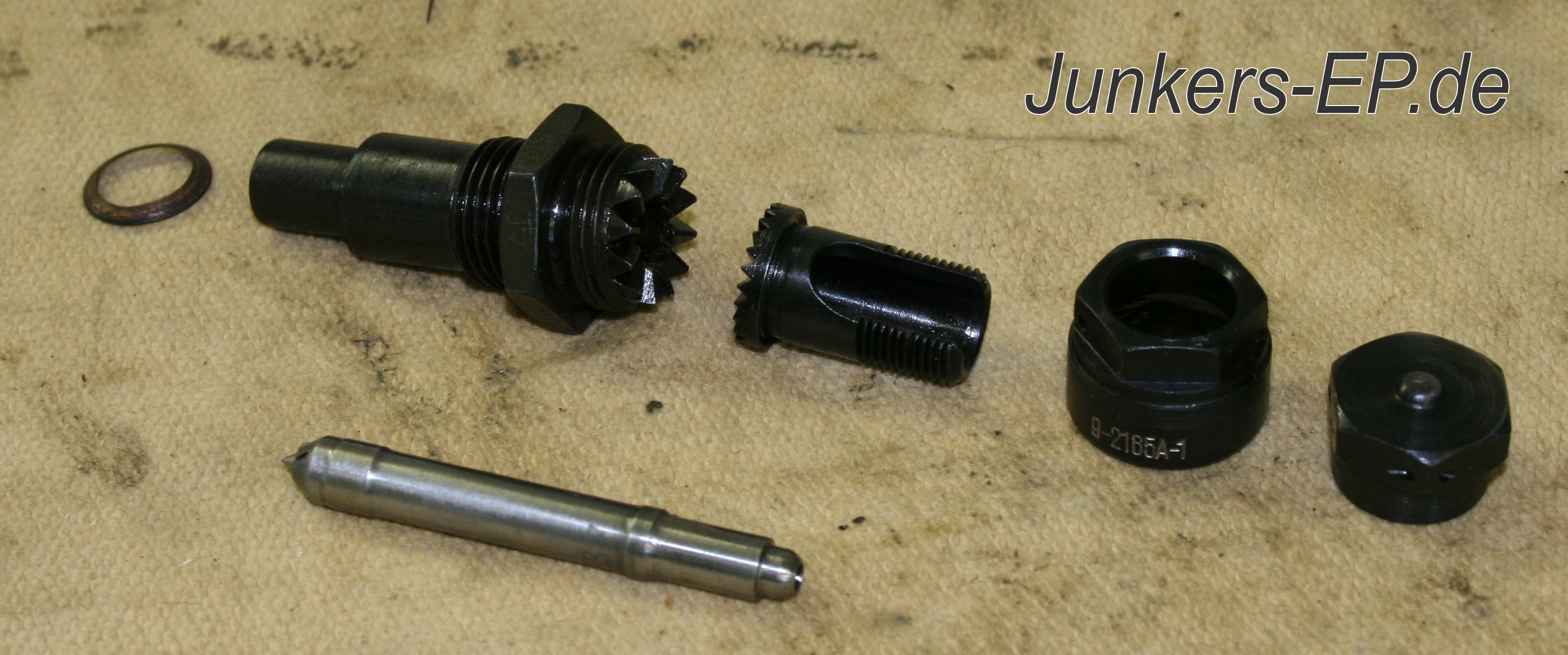

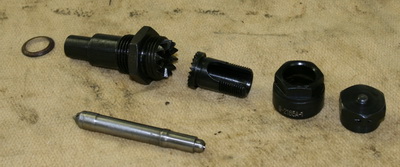

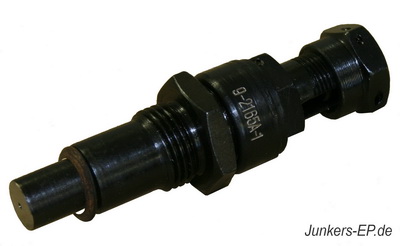

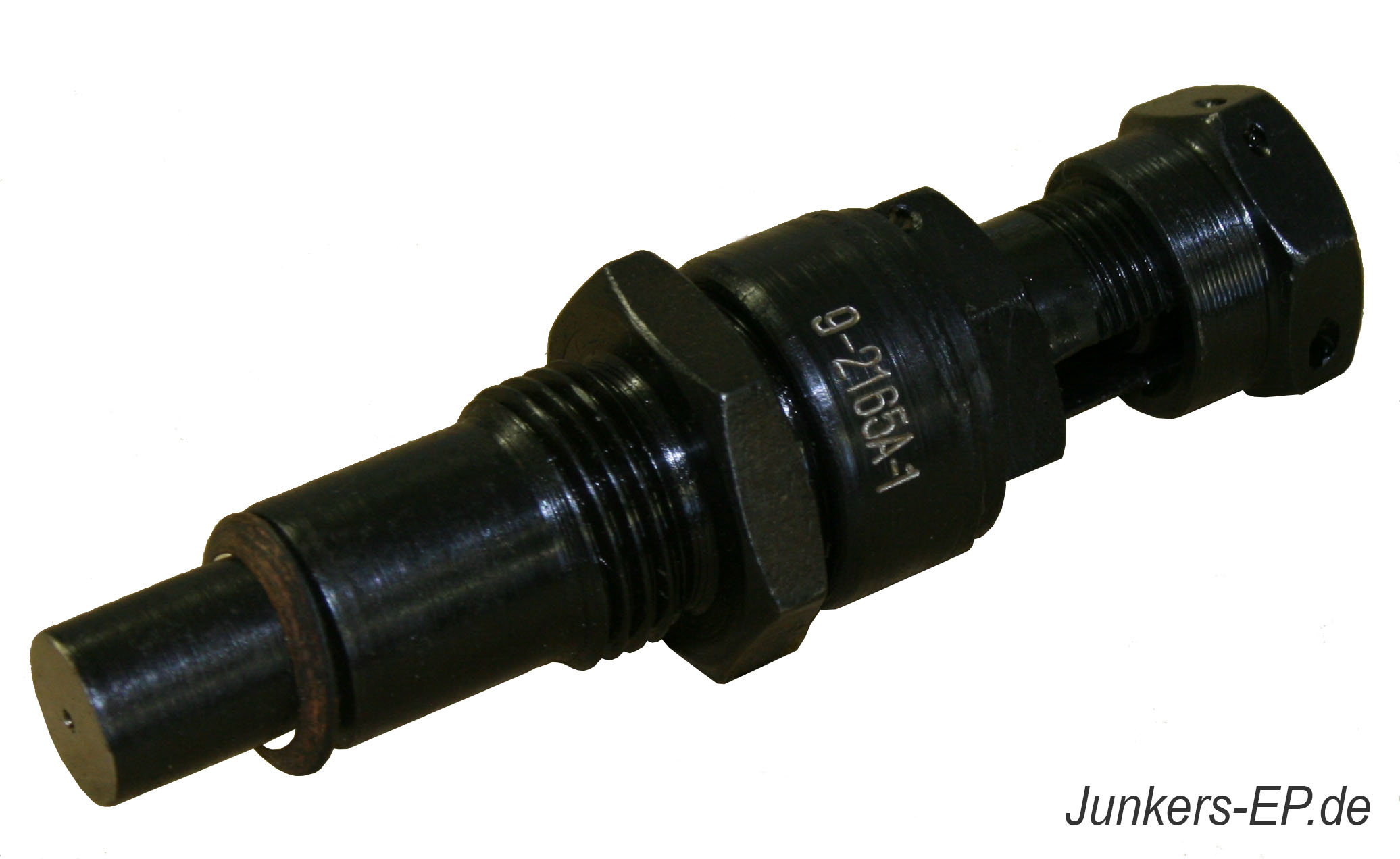

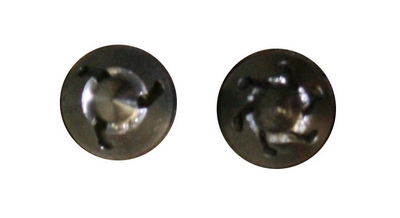

Rechts sind die Einspritzdüsen zu erkennen und im letzten Bild unten ist der Unterschied zwischen der 9-2008 A-0 bzw. 9-2165 A-1 (3-nutig) und der 9-2165 A-2 (6-nutig) zu sehen.
